IL PROGETTO

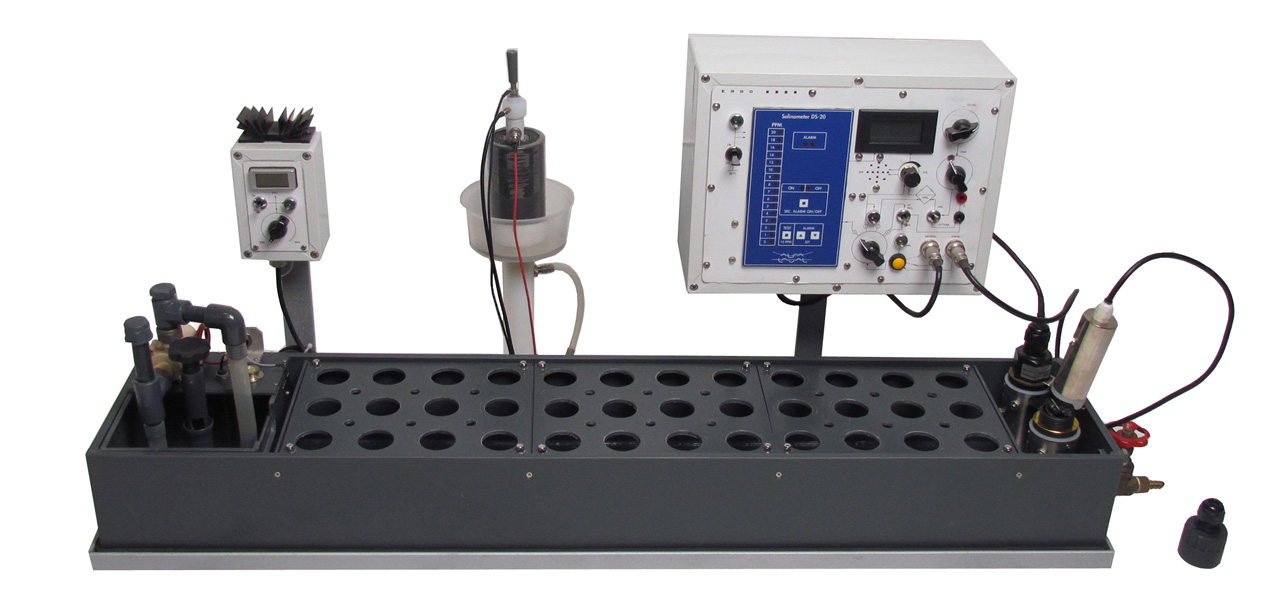

L'apparecchio di test delle sonde per salinometro è composto da una vasca contenente acqua demineralizzata che viene posta in scorrimento continuo mediante una pompa situata sul lato sinistro. All’estremità destra della vasca è invece installata la stazione di lettura dove si verifica che le sonde non abbiano difetti e funzionino correttamente. L'apparecchio è infine corredato da un dializzatore elettrolitico che viene utilizzato per stabilizzare la concentrazione di sale nell'acqua ad un valore di circa 10 ppm.
L'apparecchio di test delle sonde per salinometro è composto da una vasca contenente acqua demineralizzata che viene posta in scorrimento continuo mediante una pompa situata sul lato sinistro. All’estremità destra della vasca è invece installata la stazione di lettura dove si verifica che le sonde non abbiano difetti e funzionino correttamente. L'apparecchio è infine corredato da un dializzatore elettrolitico che viene utilizzato per stabilizzare la concentrazione di sale nell'acqua ad un valore di circa 10 ppm.
LA PROCEDURA DI COLLAUDO

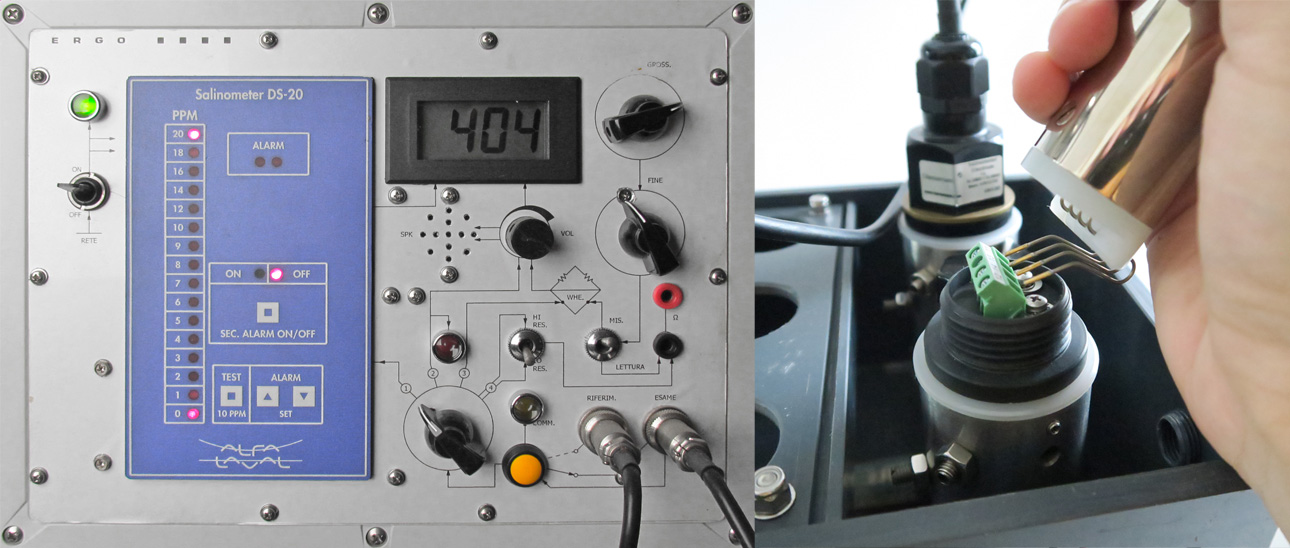

Le sonde per salinometro vengono posizionate nella vasca contenente acqua demineralizzata in scorrimento continuo. Ogni singola sonda viene controllata e testata al fine di consegnare al cliente pezzi perfettamente funzionanti. I valori letti da ogni sonda mediante apposito connettore vengono confrontati con quelli rilevati dalla sonda campione.
Se i valori letti dalla sonda risultassero anomali, il pannello di comando del sistema di controllo qualità permette di effettuare una serie di verifiche atte a scoprire eventuali difetti.
Le sonde per salinometro vengono posizionate nella vasca contenente acqua demineralizzata in scorrimento continuo. Ogni singola sonda viene controllata e testata al fine di consegnare al cliente pezzi perfettamente funzionanti. I valori letti da ogni sonda mediante apposito connettore vengono confrontati con quelli rilevati dalla sonda campione.
Se i valori letti dalla sonda risultassero anomali, il pannello di comando del sistema di controllo qualità permette di effettuare una serie di verifiche atte a scoprire eventuali difetti.
IL DIALIZZATORE ELETTROLITICO
Durante le operazioni di assemblaggio e test, le sonde vengono inevitabilmente toccate con le mani e immerse nella vasca per effettuare il test di qualità. Questo aspetto comporta che il livello di salinità dell’acqua demineralizzata contenuta nella vasca aumenti nel tempo.

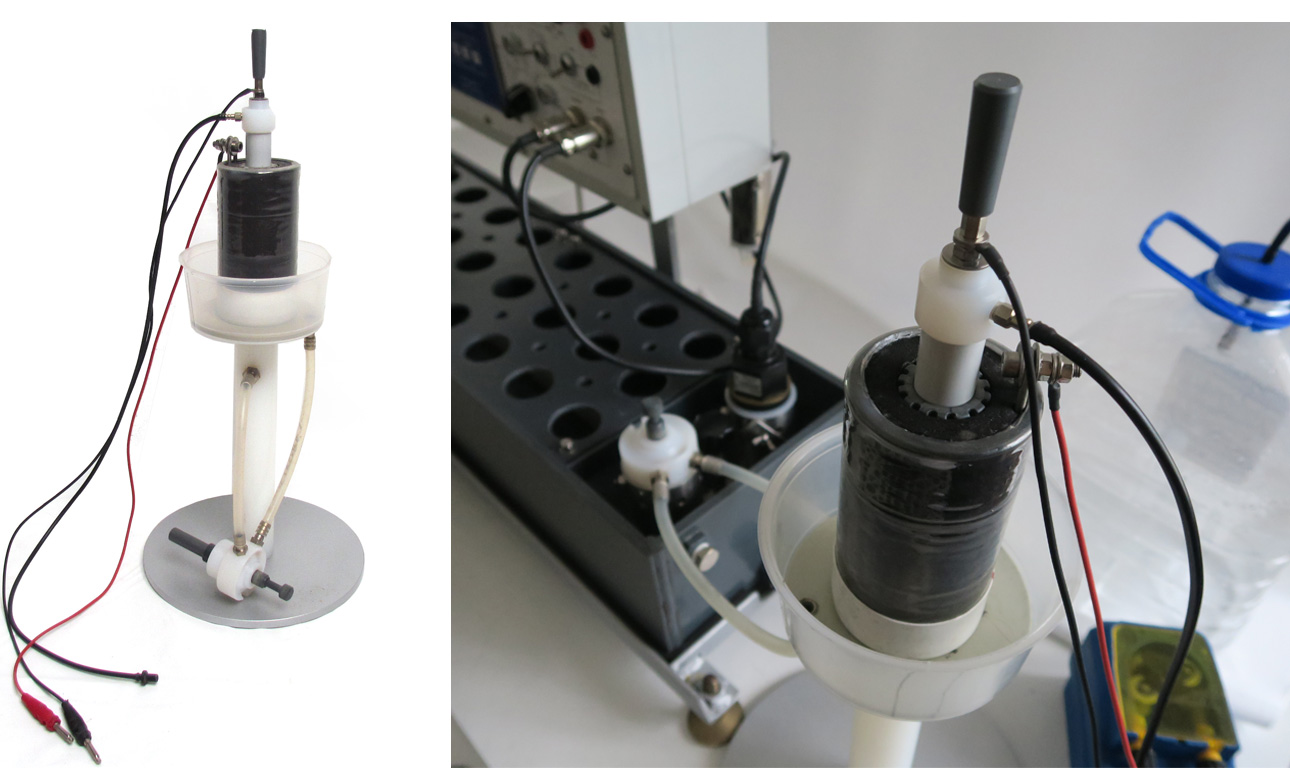

Per non dover periodicamente sostituire tutta l’acqua contenuta nella vasca, è stato messo a punto un dializzatore elettrolitico che mantiene costante il tasso di salinità dell’acqua demineralizzata. Quando il livello di salinità aumenta, si collega il dializzatore alla vasca inserendo l'apposito plug nel vano sonda. L’acqua sale nel dializzatore, passa attraverso un cilindro di carboni attivi e torna nella vasca. Quando il dializzatore è collegato alla tensione elettrica, i carboni attivi dell’anodo assorbono gli anioni di Cloro e il sodio migra all’interno del setto poroso sotto forma di idrossido di Sodio. Una pompa peristaltica lo aspira e lo deposita infine in un serbatoio.
Così il dializzatore ristabilizza la concentrazione di sale nell'acqua ad un valore di circa 10 ppm, consentendo di risparmiare ingenti quantità di acqua e di tempo durante l’assemblaggio e il test delle sonde.
Durante le operazioni di assemblaggio e test, le sonde vengono inevitabilmente toccate con le mani e immerse nella vasca per effettuare il test di qualità. Questo aspetto comporta che il livello di salinità dell’acqua demineralizzata contenuta nella vasca aumenti nel tempo.
Per non dover periodicamente sostituire tutta l’acqua contenuta nella vasca, è stato messo a punto un dializzatore elettrolitico che mantiene costante il tasso di salinità dell’acqua demineralizzata. Quando il livello di salinità aumenta, si collega il dializzatore alla vasca inserendo l'apposito plug nel vano sonda. L’acqua sale nel dializzatore, passa attraverso un cilindro di carboni attivi e torna nella vasca. Quando il dializzatore è collegato alla tensione elettrica, i carboni attivi dell’anodo assorbono gli anioni di Cloro e il sodio migra all’interno del setto poroso sotto forma di idrossido di Sodio. Una pompa peristaltica lo aspira e lo deposita infine in un serbatoio.
Così il dializzatore ristabilizza la concentrazione di sale nell'acqua ad un valore di circa 10 ppm, consentendo di risparmiare ingenti quantità di acqua e di tempo durante l’assemblaggio e il test delle sonde.
